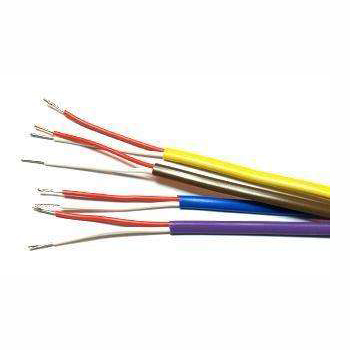

高溫補償導線
一定溫度范圍內，具有與其匹配的熱電動勢標稱值相同的一對帶絕緣包覆的導線叫補償導線。用它們連接熱電阻與測量裝置，以補償熱電阻連接處的溫度變化所產生的誤差。
高溫補償導線特點：
①特性穩定，電絕緣性能好，使用壽命長。
②柔軟，彎曲性能能好，使用方便。
引線的三種方式
1二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合
2三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中的較常用的引線電阻。
3四線制：在熱電阻的根部兩端各連接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表?？梢娺@種引線方式可消除引線的電阻影響，主要用于高精度的溫度檢測。
熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因為測量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電 阻，其連接導線（從熱電阻到中控室）也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電 源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。工業上一般都采用三線制接法。熱電偶產生的是毫伏信 號，不存在這個問題。
高溫補償導線適用于分度號為S、E、K、N、E、J和T型熱電偶配用的補償導線。
一、高溫補償導線執行標準 采用企業標準
二、高溫補償導線產品名稱、型號如表所示
產品名稱 補償導線型號 所配用熱電偶名稱 所配用熱電偶分度號
銅-銅鎳0.6補償導線 SC 鉑銠10-鉑熱電偶 S
銅-銅鎳0.6補償導線 RC 鉑銠13-鉑熱電偶 R
鐵-銅鎳22補償導線 KCA 鎳鉻-鎳硅熱電偶 K
銅-康銅補償導線 KCB
鎳鉻10-鎳硅3延長型導線 KX
鐵-銅鎳22補償導線 NC 鎳鉻-鎳硅熱電偶 N
鎳鉻14硅-鎳硅延長型導線 NX
鎳鉻10-銅硅45延長型導線 EX 鎳鉻-銅鎳熱電偶 E
鐵-銅鎳45延長型導線 JX 鐵-銅鎳熱電偶 J
銅-銅鎳45延長型導線 TX 銅-康銅熱電偶 T
三、高溫補償導線使用條件 環境溫度：-60～275℃。
四、技術條件
1、當周圍空氣溫度為15～35℃，相對溫度不超過80%時，補償導線成品的線芯間和線芯與屏蔽層間的絕緣電阻每10米不小于5MΩ；
2、成品補償導線經受交流50Hz、500V電壓試驗1分鐘不擊穿；
型號
產品名稱
XL-KX-GsFV 氟塑料絕緣阻燃PVC護套級單股導體，K分度號熱電偶用補償導線
XL-KX-GsFVR 氟塑料絕緣阻燃PVC護套級多股導體，K分度號熱電偶用補償軟導線
XL-KX-GsFVP 氟塑料絕緣阻燃PVC護套級單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜
XL-KX-GsFVRP 氟塑料絕緣阻燃PVC護套級單多導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜
XL-KX-GsFPVP 氟塑料絕緣阻燃PVC護套級單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜
XL-KX-GsFPVRP 氟塑料絕緣阻燃PVC護套級多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜
XL-KX-GsFVPl 氟塑料絕緣阻燃PVC護套級單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜
XL-KX-GsFVRPl 氟塑料絕緣阻燃PVC護套級多股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜
XL-KX-GsFPlVPl 氟塑料絕緣阻燃PVC護套級單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜
XL-KX-GsFPlVRPl 氟塑料絕緣阻燃PVC護套級多股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜
XL-KX-GsFVP2 氟塑料絕緣阻燃PVC護套級單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜
XL-KX-GsFVRP2 氟塑料絕緣阻燃PVC護套級多股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜
XL-KX-GsFP2VP2 氟塑料絕緣阻燃PVC護套級單股導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償電纜
XL-KX-GsFP2VRP2 氟塑料絕緣阻燃PVC護套級多導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償軟電纜
KX-HsFGP 氟塑料絕緣硅橡膠護套級單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜
KX-HsFGRP 氟塑料絕緣硅橡膠護套級多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜
KX-HsFPGP 氟塑料絕緣硅橡膠護套級單股導體銅絲編織分屏總屏，K分度號熱電偶用補償電纜
KX-HsFPGRP 塑料絕緣硅橡膠護套級多股導體銅絲編織分屏總屏，K分度號熱電偶用補償軟電纜
KX-INHsFGP 進口氟塑料絕緣硅橡膠護套級單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜
KX-INHsFGRP 進口氟塑料絕緣硅橡膠護套級多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜
KX-INHsFPGP 進口氟塑料絕緣硅橡膠護套級單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜
KX-INHsFPGRP 進口氟塑料絕緣硅橡膠護套級多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜
