XL-LGBA阿牛巴流量計
XL-LGBA系列阿牛巴流量計又稱笛形均速管流量計和托巴管流量計，屬于差壓式流量計。阿牛巴流量計是采用皮托管測量原理測量擋體上游的動壓力與下游的靜壓力之間形成的壓差，從而達到測量流量的目的。測量管道直徑在DN20到DN12000之間。阿牛巴流量計主要用于工業過程中各種能源如液體、燃料氣、蒸氣和氣體的測量
    XL-LGBA系列阿牛巴流量計又稱笛形均速管流量計和托巴管流量計，屬于差壓式流量計。阿牛巴流量計是采用皮托管測量原理測量擋體上游的動壓力與下游的靜壓力之間形成的壓差，從而達到測量流量的目的。測量管道直徑在DN20到DN12000之間。阿牛巴流量計主要用于工業過程中各種能源如液體、燃料氣、蒸氣和氣體的測量，具有較高的穩定性和重復性。設計理論符合伯努力方程原理，并可用JJG／640－90規程進行檢驗。
    阿牛巴流量計是眾多巴類流量計的一種，根據測量管的形狀、材質與開孔取壓方式的不同，主要阿牛巴流量傳感器、威力巴流量傳感器與德爾塔巴流量傳感器。

一、用途及特點：
阿牛巴流量計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的理想產品。特別適用于大口徑管道的流量測量，可廣泛用于工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。
1、內部二次平均結構，提供了高精度（讀數±1%）和高重復性（±0.1%）。
2、外層沖擊管采用一整塊材料加工制作而成無焊接，與由雙體結構焊接而成的同類產品相比自然有高強度，也便于選用耐高溫，耐腐蝕的材料。
（1）蜂窩狀六邊形穩定結構，產生的是流束分布形狀，保證了低壓信號的穩定，產生的差壓高于同類產品，提高了量程比;
（2）適用于儀表圓管、方形或矩形管道;
（3）對于同類產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護；
（4）均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便；
（5）無流量系數飄移，長期穩定；
（6）提供直觀的共振驗算，確保長期穩定運行；
（7）壓損小能耗低，節能效果顯著；
（8）安裝簡便節省人工，價格低交貨迅速。

二、主要技術指：
1、適用于測量液體、氣體和蒸汽的流量；
2、準確度為被測實際流量值的±1%；
3、測量的重復性為±0.1%；
4、流量的量程比，典型的為了10：1（差壓值100：1）；
5、高工作溫度達1300℃（用適當?shù)牟馁|(zhì)和安裝件）；
6、高工作壓力達400Bar（40MPa）；
7、高粘度為500 cp；
8、要求上下游直管段的長度較短；
9、標準不銹鋼牌號；
10、長期精度不受磨損的影響。

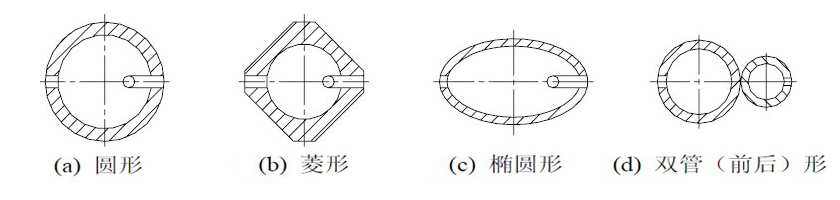

三、均速管流量計測量桿截面圖：


四、阿牛巴流量計的類型：

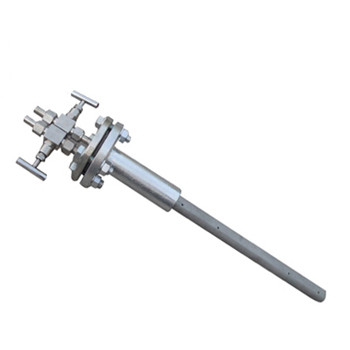

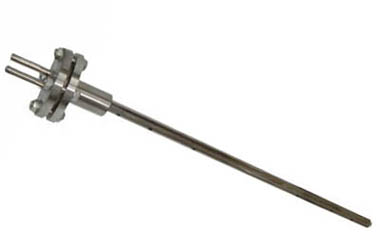

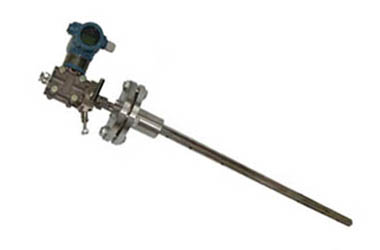

阿牛巴流量傳感器一體式阿牛巴流量計

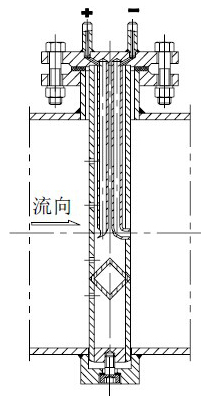

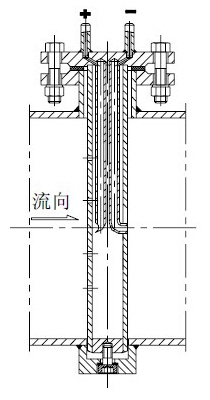

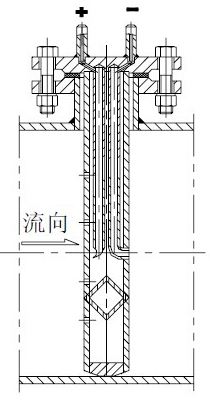

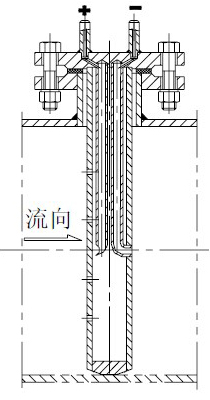

五、均速管流量計安裝示意圖：

圓形單端固定圓形雙端固定菱形單端固定菱形雙端固定
注意事項圖例

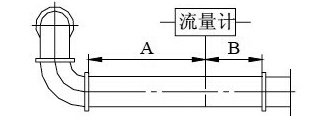

1.流量計上游有90°彎頭
保證流量計的前直管段A≥7D，后直管段B≥3D

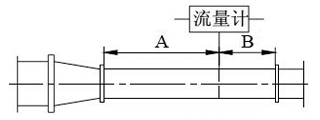

2.擴管的安裝：
保證流量計的前直管段A≥8D，后直管段B≥3D

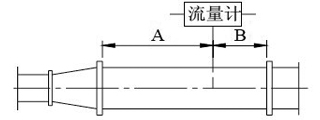

3.縮管的安裝：
保證流量計的前直管段A≥8D，后直管段B≥3D

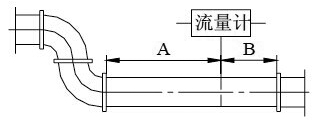

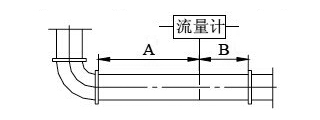

4.流量計上游同一平面有兩個90°彎頭：
保證流量計的前直管段A≥9D，后直管段B≥3D

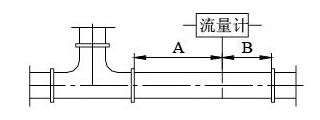

5.流量計上游不同平面有兩個90°彎頭：
保證流量計的前直管段A≥19D，后直管段B≥4D
6.流量計有閥門
保證流量計的前直管段A≥24D，后直管段B≥4D
六、阿牛巴流量計選型表：
XL-LGB均速管流量計
類型A阿牛巴流量傳感器
W威力巴流量傳感器
D德爾塔巴流量傳感器
測量介質Q氣體
Z蒸汽
Y液體
流體溫度2＜200℃
5＜500℃
流體壓力1≤1.6MPA
2≤4.0MPA
3≤6.3MPA
4≤10.0MPA
5≤25.0MPA
測量桿結構A圓形單端固定
B圓形雙端固定
C菱型單端固定
D菱型雙端固定
E橢圓形單端固定
F雙桿形單端固定
連接方式L螺紋
D法蘭
口徑圓管DN口口口mm、方管口口*口口mm
附加選項F帶可拆卸安裝球閥
J帶截止閥
L帶冷凝管
S帶三閥組
CB差壓變送器
XJ流量積算儀
BC溫壓補償帶溫度與壓力傳感器
