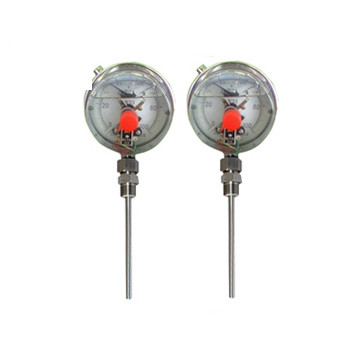

WSSXN系列耐震電接點雙金屬溫度計是一種測量中低溫度的現場檢測儀表?？梢灾苯訙y量各種過程中的-80℃～+500℃范圍內的液體、蒸汽和氣體介質及環境場所惡劣且有振動的溫度。并在溫度達到預定值時發出信號，接通控制電路，達到自動控制的報警得目的。
該耐震電接點雙金屬溫度計從儀表內部充耐震油,可有效克服機械振動帶來的指針抖動.在設計原理及結構上具有防水、防腐蝕、耐震動、直觀、易讀數、無汞害、堅固耐用等特點，廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。
一、主要特點：
1.現場顯示溫度，直觀方便；可靠，使用壽命長；
2.多種結構形式，可滿足不同要求。無汞害，易讀數，堅固耐震。
3.保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。
4.抽芯式溫度計可不停機短時間維護或更換機芯。
5.一體式有軸向型、徑向型、135?型、萬向型等品種齊全，適應于各種現場安裝的需要。
二、工作原理：
耐震電接點雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值，并且防止環境振動在雙金屬溫度計內部充裝硅油或者將雙金屬溫度計顯示部分與測量部分分離以達到耐震的效果。耐震雙金屬溫度計又分一體式耐震電接點雙金屬溫度計和分離式耐震電接點雙金屬溫度計兩種。
三、技術參數：
1.執行標準：JB/T8803-1998 GB3836-83；
2.標度盤公稱直徑：60mm、100、150；
3.精度等級：1.5級；
4.熱響應時間：≤40S；
5.防護等級：IP55；
6.角度調整誤差：角度調整誤差應不超過其量程的1.0%；
7.回差：回差應不大于基本誤差限的正值；
8.重復性：重復性限定范圍應不大于基本誤差限正值的1/2。
四、耐震電接點雙金屬溫度計選型表：| WSS－□□□□□－□-□/□-□雙金屬溫度計 |
| 代 號 | 儀表類型 |
| X | 電接點結構 |
| 代號 | 儀表類型 |
| N | 耐震型（表殼充油） |
| 代號 | 表盤直徑 |
| 4 | ф100mm |
| 5 | ф150mm |
| 代號 | 表盤方向 |
| 0 | 軸向 |
| 1 | 徑向 |
| 8 | 萬向 |
| 代號 | 安裝形式 |
| 0 | 無固定裝置 |
| 1 | 可動外螺紋 |
| 2 | 可動內螺紋 |
| 3 | 固定螺紋 |
| 4 | 固定法蘭 |
| 5 | 活動螺紋 |
| 6 | 活動法蘭 |
| 代號 | 報警形式 |
| M | 上下限 |
| N | 雙上限 |
| P | 雙下限 |
|
|
