XL-UGS單色石英管液位計通過上下連接法蘭與容器構成連通器，測量玻璃管采用耐高溫、耐高壓的石英玻璃管，可測量高溫高壓的液體。單色石英管液位計可以直接觀察到容器內介質液位的實際高度。由于透過玻璃管可以清晰地看到被測介質，因此也適合測量兩種液體的界面。
一、石英管液位計技術參數：
1.特制的99.99%SiO2透明石英管，變形點1077℃，軟化點1730℃，
抗壓強度1170Kgt/cm2膨脹系數5.5×102，
經特殊工藝處理后具有耐高溫、高壓和優良的機械特性；
2.工作壓力：1.6、2.5、6.4、10.0MPa；
3.工作溫度：-50～+550℃ PH：≤7(在低溫低速環境下可≤10)；
4.測量范圍L：300、500、800、1100、1400、1700、2000、3000mm(測量范圍按中心距而制定)；
5.伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋；
6.法蘭連接尺寸：采用化工部新實施HG20592-20635-97法蘭標準，法蘭尺寸：DN20、PN2.5；
7.用戶采用其他法蘭標準，請說明；
8.石英玻璃管液位計如無特殊說明，一般采用直通型式；
9.如采用針型閥(即Ｃ型)，鋼球自動風痹壓力：＞0.2MPa；
10.重量：10～30Kg；
11.顯示高度與測量范圍關系(顯示高度即標尺高度)。
二、石英管液位計訂貨須知：
1.型號名稱
2.規格(中心距L)
3.材質(普通鋼或不銹鋼)
4.安裝形式：法蘭規格

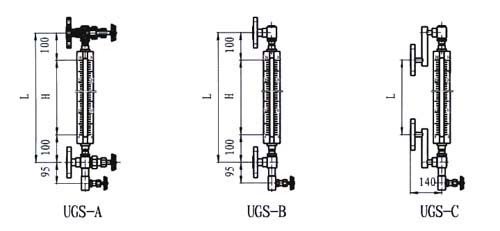

三、石英管液位計外形尺寸圖：
四、石英管液位計選型表：| XL-UGD | 單色石英管液位計 |
| 代 號 | 結構形式 |
| A | 閥門帶安全裝置 |
| B | 帶排污閥無安全裝置 |
| C | 無盲區 |
| 代號 | 附加裝置 |
| 1 | 普通型 |
| 2 | 帶蒸汽夾套型 |
| 3 | 帶防霜裝置型 |
| 4 | 帶照明裝置型 |
| 代號 | 安裝方式 |
| D | 法蘭連接DN20，25 |
| G | 螺紋連接G3/4″ |
| 代號 | 壓力等級 |
| 1 | 1.6 |
| 2 | 2.5 |
| 3 | 4.0 |
| 4 | 6.4 |
| 5 | 10.0 |
| 代號 | 接液材質 |
| C | 碳鋼 |
| F | 不銹鋼（304、316L） |
| 代 號 | 測量范圍 |
| □□ | 300、500、800、1100、1400、1700、2000·· |
|
|
|
|
|
|
|
|
|
