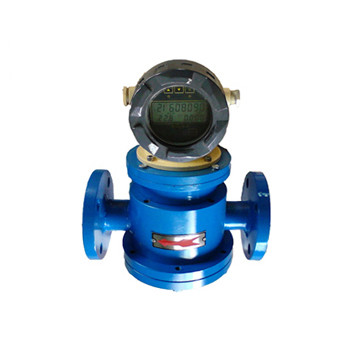

XL-LCM智能齒輪流量計
XL-LCM智能齒輪流量計具有液晶液晶顯示表頭，同時可選擇4～20mA電流或者脈沖信號輸出，是計量流經管道內液體流量總和的容積式流量計。廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量，如原油、柴油、汽油等，具有量程大，標定方便，安裝簡易等特點。 橢圓齒輪流量計可選用機械顯
    XL-LCM智能齒輪流量計具有液晶液晶顯示表頭，同時可選擇4～20mA電流或者脈沖信號輸出，是計量流經管道內液體流量總和的容積式流量計。廣泛應用于各工業領域的液體流量控制，適用于各種類型的液體測量，如原油、柴油、汽油等，具有量程大，標定方便，安裝簡易等特點。
    橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。對于不同的測量介質(酸、堿、有機液、油品、食品等），流量計可以選用不同的材料（鑄鋼、不銹鋼和316）制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。

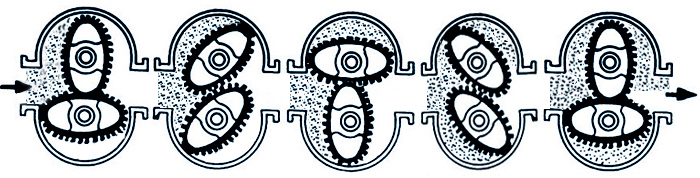

一、橢圓齒輪流量計測量原理：
橢圓齒輪流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔（由于齒輪的轉動，所以不是一定密封的 ）作為一次排量的計算單位。當被測液體經管道進入流量計時，由于 進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空 腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量（如圖）


二、產品特點：
1、測量精度較高：0.2級與0.5級；
2、機構簡單、堅固、運行可靠；
3、特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；
4、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
5、XL-LC-a型鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
6、XL-LC-e型鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量
7、XL-LC-b型廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
8、為了防止流量計的齒輪被雜質卡死，在流量計的上游安裝過濾器
9、防爆等級：ExiaIICT6

三、技術數據：
普通鑄鐵型、鑄鋼型、不銹鋼型
型 號LC-a鑄鐵LC-e鑄鋼LC-b不銹鋼
公稱壓力Mpa1.0 1.62.5 4.0 6.41.0 1.6 4.0
被測液體粘度2～200 Mpa.s
被測液體溫度-20℃～+100℃

流量范圍 m3/h
型號
精度等級		XL-LC-a鑄鐵XL-LC-e鑄鋼XL-LC-b不銹鋼
通徑mm）0.50.20.50.20.50.2
100.04～0.40.1～0.40.04～0.40.1～0.40.1～0.50.1～0.5
150.25～1.50.3～1.50.25～1.50.3～1.50.3～1.50.3～1.5
200.5～30.6～30.5～30.6～30.6～30.6～3
251～61.2～61～61.2～61.2～61.2～6
402.5～153～152.5～153～153～153～15
504～244.8～244～244.8～244.8～244.8～24
655～408～405～408～408～408～40
8010～6012～6010～6012～6012～6012～60
10016～10020～10016～10020～10020～10020～100
15032～19038～19032～19038～19038～19038～190
20034～34068～34034～34068～34068～34068～340

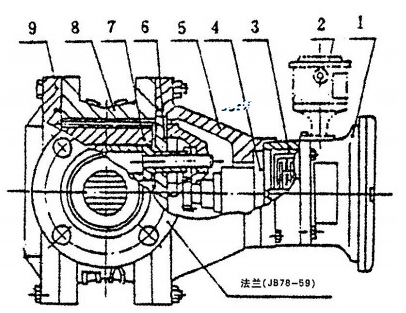

橢圓齒輪流量計外形結構圖：
·         1、計數器
·         2、發信器
·         3、精度調節器
·         4、密封聯軸器
·         5、前蓋
·         6、蓋板
·         7、橢圓齒輪
8、殼體
9、后蓋

四、橢圓齒輪流量計選型表：
XL-LC齒輪流量計
口徑
（mm）		10DN4
15DN10
……
200DN200
表體材質a鑄鐵
e鑄鋼
b不銹鋼
顯示表頭Z指針+字輪
M液晶表頭
輸出信號0無信號輸出
M4～20mA
F脈沖輸出
壓力等級P11.0 MPa鑄鐵（a型）不銹鋼（b型）鑄鋼（e型）
P21.6 MPa
P32.5 MPa
P44.0 MPa
P56.3 MPa

附加選項B防爆（ExII CT6）
