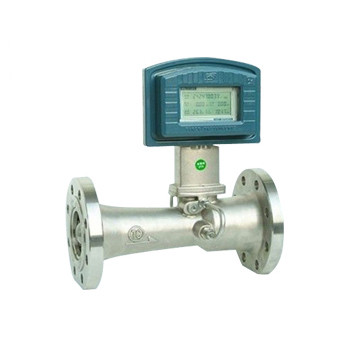

XL-LUXY智能氣體旋進流量計
XL-LUXY智能氣體旋進流量計可同時檢測顯示氣體的溫度、壓力、工況和標況流量及總量（帶溫度、壓力補償），該產品具有準確度高、穩定性好、抗干擾能力強、無旋轉可動部件、維護簡單方便等特點。 XL-LUX旋進旋渦流量計采用新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,
    XL-LUXY智能氣體旋進流量計可同時檢測顯示氣體的溫度、壓力、工況和標況流量及總量（帶溫度、壓力補償），該產品具有準確度高、穩定性好、抗干擾能力強、無旋轉可動部件、維護簡單方便等特點。
    XL-LUX旋進旋渦流量計采用新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平，是目前油田和城市天然氣輸配計量和貿易計量的可選產品。旋進旋渦流量計廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。

一、測量原理：
當沿著軸向的流體流量傳感器入品時，在漩渦發生體的作用下，被強制圍繞中心線旋轉，產生漩渦流，漩渦流在文丘利管中旋進，到達收縮段突然節流后，使漩渦流加速，當通過擴散段時，漩渦中心沿一錐形螺旋線進動。此時，漩渦中心通過檢測點的進動頻率與流體的流速成正比。由壓電傳感器檢測到的漩渦流進動頻率信號經放大、濾波、整形后轉換成流量值進行就地顯示或信號選擇。

二、主要特點：
1．內置式壓力、溫度、流量傳感器，性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有穩定性。
4．時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可保存。
5．整機功耗低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。

三、技術參數：
1.標準狀態條件：P=101.325kPa，T=293.15K。
2.使用條件：
（1）環境溫度：-30℃～+55℃；（2）介質溫度：-20℃～+80℃；
（3）相對濕度：5%～95%；（4）大氣壓力：86KPa～106KPa。
3.電氣性能指標：
（1）工作電源：外供電源：24V DC、內供電源：3.6V鋰電池；
（2）整機功耗：外電源＜1W、內電源＜0.3mW，鋰電池可連續工作兩年以上；
（3）輸出方式：頻率、4～20mA或RS485；
（4）顯示數據：瞬時流量、累計流量、溫度、壓力；
（5）防爆標志：Exd II BT4、防護等級：IP65

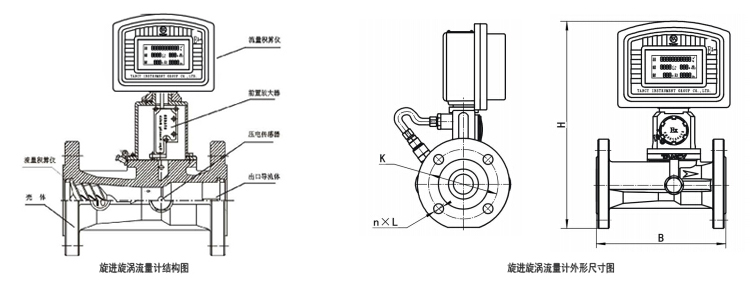

四、智能氣體旋進流量計外形尺寸圖：

通徑BPN1.6MPaPN2.5MPaPN4.0MPa
HDKHDKHDK
DN20160342105753421057534210575
DN25180347115853471158534711585
DN32200362140100362140100362140100
DN50232380165125380165125380165125
DN80330403200160403200160403200160
DN100410421220180436235190436235190
DN150580484285240499300250499300250
DN200700535340295555360310570375320



五、智能氣體旋進流量計流量范圍表：
通徑
（DN）		流量范圍
（m3/h）		儀表系數
（m3）-1		壓力等級
（MPa）		準確度備 注
201.5～154000001.6；
2.5；
4.0。		1.5級PN≤1.6MPa為鋁合金外殼；
PN≤4.0MPa為不銹鋼外殼；
PN＞4.0MPa為特殊規格，訂貨時請說明。
252.5～30200000
324.5～6090000
5010～15024000
8028～4004800
10050～8002800
150150～2250680
200360～3600210
六、智能氣體旋進流量計選型表：
XL-LUX智能氣體旋進流量計
口徑
（mm）		25DN25
32DN32
……
200DN200
補償方式N無補償
Y溫度壓力補償
輸出信號F14～20mA 兩線制
F24～20mA 三線制
F3RS 485通訊
溫度范圍T1常溫型（80℃以下）
T2高溫型（250℃以下）
壓力等級P1常壓～1.0MPa
P22.5MPa
P34.0MPa
本體材質L碳鋼
B304不銹鋼
供電方式DDC 24V
C電池供電
