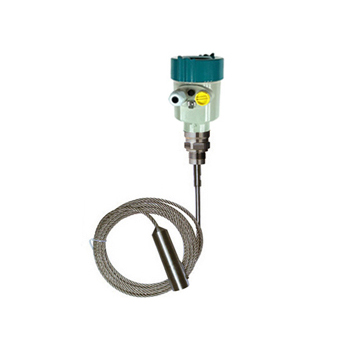

XL-LD41導波雷達物位計
XL-LD31導波雷達物位計采用了100MHz～1.8GHz的發射頻率，纜式探頭，安裝方式有螺紋或者法蘭。測量對象為一般液體與固體顆粒狀物料，大量程為30米。 XL-LD導波雷達物位計是的采用微波技術來檢測料位的高科技產品，該儀表充分利用了微波具有很好穿透性、對惡劣環境及
        XL-LD41導波雷達物位計采用了100MHz～1.8GHz的發射頻率，纜式探頭，安裝方式有螺紋或者法蘭。測量對象為一般液體與固體顆粒狀物料，大量程為30米。

        XL-LD導波雷達物位計是的采用微波技術來檢測料位的高科技產品，該儀表充分利用了微波具有很好穿透性、對惡劣環境及被測物料適應性強等特點，采用先進的大規模集成電路，將雷達原理、數字信號處理技術和快速傅里葉變換(FFT)技術。采用連續式乍動測量，能測量液體、固體(塊狀、粉狀)料位，具有測距遠、精度高等特點。

一、工作原理：
導波雷達物位計發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。從而計算出探測組件頂部被測介質表面的距離，被測容器總高度是已知數，進一步可得出介質的物位高度。

二、主要特點：
導波雷達物位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。

三、技術參數:
1.測量對象：一般液體與固體顆粒狀物料
2.測量范圍: 0～30m；
3.過程連接: G1-1/2，NPT1-1/2法蘭:DN50，DN80，DN100，DN150 ；
4.介質溫度：-40～250℃；
5.過程壓力: -0.1～2.0MPa；
6.工作頻率: 100MHz～1.8GHz；
7.測量精度: ±10mm；
8.分辨率: 1mm；
9.采樣: 回波采樣54次/s；
10.輸出電流信號:4～20mA+ HART通訊協議；
11.電源: 24VDC(±10%)紋波電壓:1Vpp；
12.耗電量: max22.5mA ；
13.外殼防護等級:IP68；
14.防爆等級:EXiaIICT6 ；
15.兩線制接線:儀表供電和信號輸出共用一根兩芯電纜；
16.電纜入口:M20×1.5(電纜直徑5～9mm)

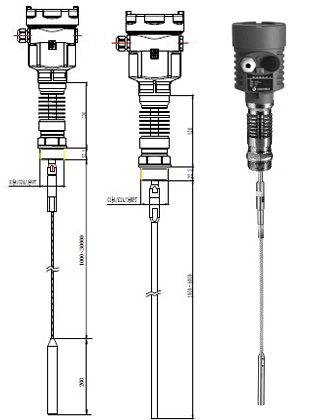

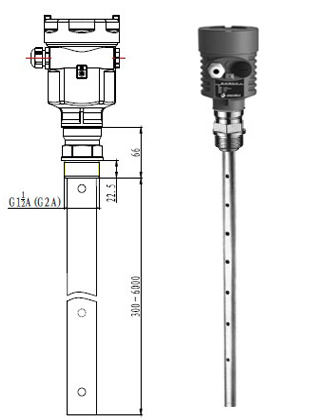

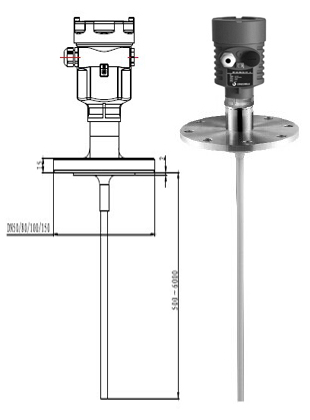

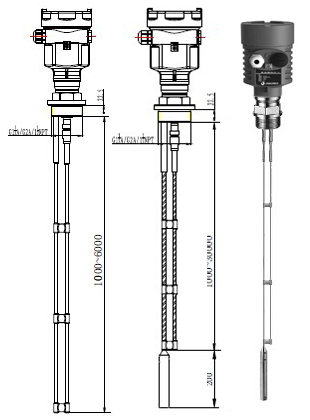

四、導波天線的選擇及尺寸圖：
尺寸
型 號LD41LD42LD43
天線不銹鋼纜式不銹鋼桿式雙纜、雙桿
安裝螺紋、法蘭螺紋、法蘭法蘭
量程30米6米纜30米、桿6米
介質一般液體、固體顆粒一般液體小介電常數液體、固體
尺寸
型 號LD44LD45LD46
天線桿式帶散熱器四氟桿式同軸棒式
安裝螺紋、法蘭法蘭（四氟翻邊）螺紋、法蘭
量程6米6米6米
介質高溫液體腐蝕性液體小介電常數液體

五、導波雷達液位計選型表：
代 碼說       明
XL-LD雷達液位計
頻 率3導波雷達
天線形式1不銹鋼纜式
2不銹鋼桿式
3雙纜、雙桿
4桿式帶散熱器
5四氟桿式
6同軸棒式
安裝方式W螺紋，G1 1/2A，1 1/2NPT
LPTFE法蘭（DN80/DN100/DN150）
M不銹鋼法蘭（DN80/DN100/DN150）
容器接管0無
150mm
2100mm
3150mm
4200mm
密封過程溫度P-40~150℃普通密封連接
G-60~400℃高溫帶散熱片連接
工作壓力0常壓
11.6MPa
22.5MPa
34.0MPa
線制及輸出信號2二線制DC24V,4~20mA+HART
3三線制DC24V,4~20mA
測量范圍口口m
