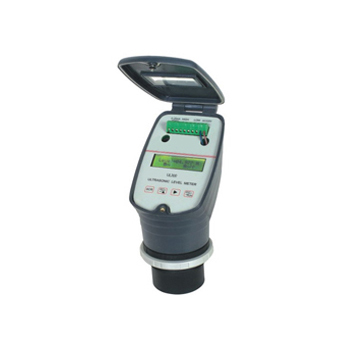

XL-UCW200超聲波液位計是的一種根據聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離的物位儀表，采用ABS工程塑料外殼。
超聲波液位計由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。
一、測量原理：
超聲波液位計是由換能器（探頭）發出高頻超聲波脈沖遇到被測介質表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公式表示：S=CxT/2。
二、技術指標
量程：0.25～5m，0.25～10m,0.3～15m，
盲區：<0.25m,<0.3 m
發射角：4～6° 小顯示分辨率：1mm
精度：±0.5%F.S
顯示：四位八段：0.5英寸LED
工作頻率 ：20 KHz～43.0KHz（因型號規格而不同）
現場設置：通過物位儀按鍵完成 標定：出廠標定，可現場校準
模擬輸出信號：4～20mA負載>300Ω；0～5V；1～5V
數字輸出：RS485（支持Modbus） NPN開關輸出
工作電壓：DC12～24V 功耗<1.5W
外形尺寸：Φ83×145×M65
外殼材質：ABS工程塑料
重量：272g(5m)； 410g(12m)
安裝方式：外直管螺紋M65×1.5
防護等級：IP65
溫度：－10℃～60℃
三、產品特點:
價格便宜，性價比高。
采用SMD技術，提高儀器可靠性。
自動功率調整、增益控制、溫度補償。
先進的檢測技術，豐富的軟件功能適應各種復雜環境。
采用波形計算技術，提高儀表的測量精度。
具有干擾回波的抑止功能保證測量數據的真實。
16位D/A轉換，提高電流輸出的精度和分辯率。
傳感器采用四氟乙烯材料，可用于各種腐蝕性場合。
多種輸出形式：可編程繼電器輸出、高精度4-20mA電流輸出、Rs-485數字通信輸出

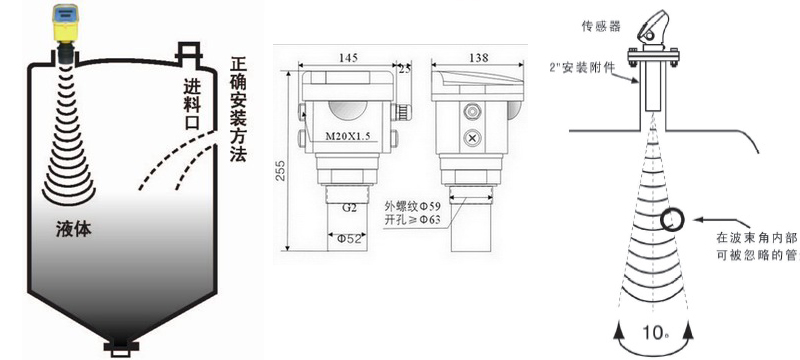

四、超聲波液位計外形尺寸圖及安裝示意圖：
五、超聲波液位計產品選型：| XL—UCW | 超聲波液位計 |
| 表殼材質 | 200 | ABS工程塑料外殼 |
| 300 | 鑄鋁外殼 |
| 儀表類型 | Y | 一體式 |
| F | 分體式 |
| 接線形式 | A | 兩線制 |
| B | 三線制 |
| C | 四線制 |
| H | 兩線制+HART協議 |
| 量 程 | 口口 | 0～口口m |
| 電源電壓 | D | DC24V兩線制 |
| E | DC24V三線制 |
| S | DDC24V四線制 |
| A | AC220V 四線制 |
| 安裝方式 | L | 螺紋安裝 |
| D | 法蘭安裝 |
| 探頭加長 | 口口mm |
| 其它要求 | F | 防腐型 |
| B | 防爆（Ex BT6）
|
