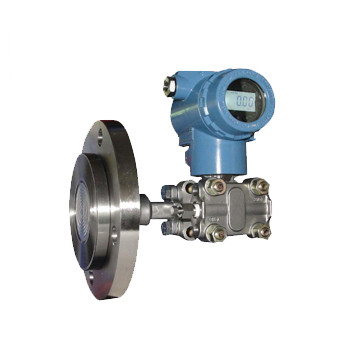

單法蘭液位變送器
XL-3881LT單法蘭液位變送器是引進國外先進技術和設備的變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上結合了目前國內流行，并被廣泛使用的兩種變送器（羅斯蒙特3851與橫河EJA）的結構優點
      XL-3881LT單法蘭液位變送器是引進國外先進技術和設備的變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上結合了目前國內流行，并被廣泛使用的兩種變送器（羅斯蒙特3851與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，單法蘭液位變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

一、測量原理：
XL-3881LT單法蘭液位變送器是根據壓力感應原理（液體靜壓與高度成比例）,通過液體的密度不變和壓力的變化而計算出當前液體的高度。
單法蘭液位變送器可以直接安裝在敞口的管道或容器上，由于隔離膜片直接與液體介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度，然后將其轉換成4～20mA.DC信號輸出。

二、技術參數：
1.模擬型法蘭式液位變送器的特點：
①精度高、穩定性好；
②量程、零點外部連續可調；
③正遷移可達500%、負遷移可達600%；
④標準二線制，24V供電，4～20mA輸出；
⑤阻尼可調、耐過壓，固體傳感器設計，無機械可動部件、維修量少；
⑥重量輕（2.4kg），小型化（166mm總高）；
⑦全系列統一結構、互換性強；
⑧接觸介質的膜片材料可選，單邊抗過壓強；
⑨低壓澆鑄鋁合金殼體，使用壽命長；
2.智能型法蘭式液位變送器的特點：
①測量性能，用于壓力、差壓、液位、流量測量；
②數字精度：±0.05%，模擬精度：±0.75%±0.1%F.S，全性能：±0.25%F.S；
③穩定性：0.25% 60個月；
④量程比：100：1，測量速率：0.2S；
⑤小型化（2.4kg）全不銹鋼法蘭，易于安裝；
⑥過程連接與其它產品兼容，實現佳測量；
⑦采用H合金護套的傳感器，實現了優良的冷、熱穩定性；
⑧采用16位計算機的智能變送器；
⑨標準4-20mA，帶有基于HART協議的數字信號，遠程操控；
 ⑩支持向現場總線與基于現場控制的技術的升級。

三、法蘭與膜片：

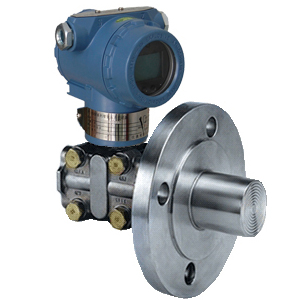

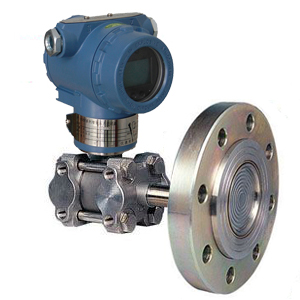

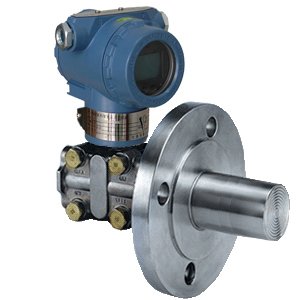

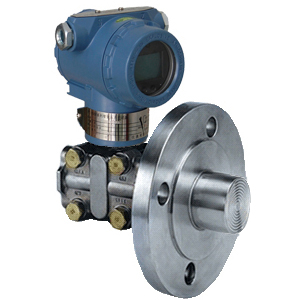

XL-3881LT單法蘭式液位變送器 ,可對各種容器進行液位和密度測量，有平法蘭和插入式法蘭供選擇，法蘭有3英寸或4英寸，規格有1501b和3001b的法蘭，也可根據用戶定制法蘭，法蘭膜片材料可選。
外   形插入筒長度法蘭規格膜片材質代  碼
　平DN80316LA0
哈氏合金CC0
鉭E0
DN100316LB0
哈氏合金CD0
鉭F0
　50mmDN80316LA2
哈氏合金CC2
DN100316LB2
哈氏合金CD2
　100mmDN80316LA4
哈氏合金CC4
DN100316LB4
哈氏合金CD4
　150mmDN80316LA6
哈氏合金CC6
DN100316LB6
哈氏合金CD6

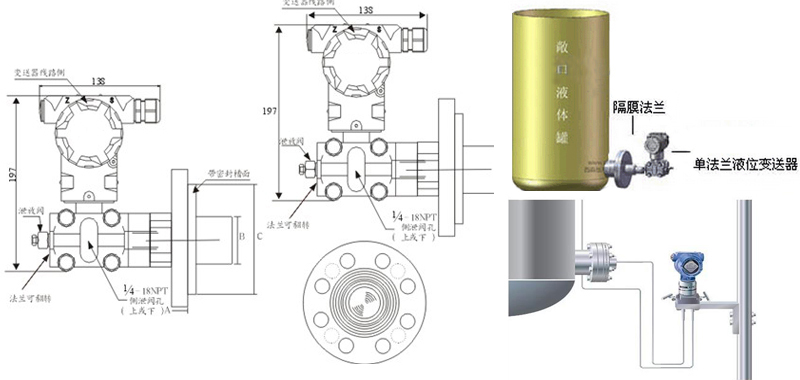

 四、單法蘭液位變送器尺寸圖及安裝示意圖：


五、單法蘭液位變送器選型表：
代   碼說      明
XL-3881LT單法蘭式液位變送器
量程范圍
（Kpa）		30～1.3～7.5
40～4～40
50～40～200
60～0.16～700
輸出信號E4～20mA
S4～20mA+ HART協議
法蘭與膜片
法蘭規格、插入筒長度、膜片材質
A0(3〞) DN80、平、316LSST
A2(3〞) DN80、50mm、316LSST
A4(3〞) DN80、100mm、316LSST
A6(3〞) DN80、150mm、316LSST
B0(4〞) DN100、平、316LSST
B2(4〞) DN100、50mm、316LSST
B4(4〞) DN100、100mm、316LSST
B6(4〞) DN100、150mm、316LSST
C0(3〞) DN80、平、哈氏C-276
C2(3〞) DN80、50mm、哈氏C-276
C4(3〞) DN80、100mm、哈氏C-276
C6(3〞) DN80、150mm、哈氏C-276
D0(4〞) DN100、平、哈氏C-276
D2(4〞) DN100、50mm、哈氏C-276
D4(4〞) DN100、100mm、哈氏C-276
D6(4〞) DN100、150mm、哈氏C-276
E0(3〞) DN80、平、鉭
F0(4〞) DN100、平、鉭
結構材質
法蘭和接頭排氣閥隔離膜片
22316不銹鋼316不銹鋼316不銹鋼
23316不銹鋼316不銹鋼哈氏合金C
24316不銹鋼316不銹鋼蒙乃爾
25316不銹鋼316不銹鋼鉭
33哈氏合金C哈氏合金C哈氏合金C
35哈氏合金C哈氏合金C鉭
壓力等級APN1.0
BPN2.5
附加選項M10～100%線性指示表
M2LED顯示表
M3LCD顯示表
B1管裝彎支架
B2板裝彎支架
B3管裝平支架
D1側面泄放閥在壓力室上部
D2側面泄放閥在壓力室下部
C11/2NPT錐管螺紋接頭
C2丁字形螺紋接頭M20×1.5，帶后部焊接Ф14
d隔爆型dⅡBT4
i本安型iaⅡCT6
