雙法蘭液位變送器

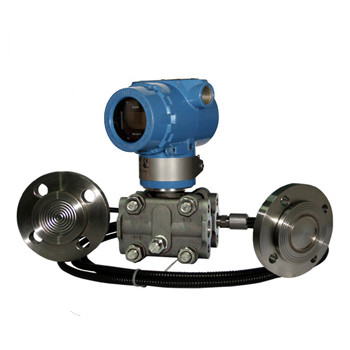

XL-3881DP/318W雙法蘭液位變送器是用于防止管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出。 雙法蘭液位變送器與差壓變送器的測量
        XL-3881DP/318W雙法蘭液位變送器是用于防止管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出。
        雙法蘭液位變送器與差壓變送器的測量原理相同，它是在差壓變送器正負壓的兩個測量膜盒用毛細管充硅油的型式做了延長，并在終端用不同材質的膜片又做了膜盒型式，它仍具有差壓變送器的各種特點?？膳cHART手操器相互通訊，通過它進行設定，監控。

一、技術參數：
1.模擬型法蘭式液位變送器的特點：
①精度高、穩定性好；
②量程、零點外部連續可調；
③正遷移可達500%、負遷移可達600%；；
④標準二線制，24V供電，4～20mA輸出；
⑤阻尼可調、耐過壓，固體傳感器設計，無機械可動部件、維修量少；
⑥重量輕（2.4kg），小型化（166mm總高）；
⑦全系列統一結構、互換性強；
⑧接觸介質的膜片材料可選，單邊抗過壓強；
⑨低壓澆鑄鋁合金殼體，使用壽命長；
2.智能型法蘭式液位變送器的特點：
①測量性能，用于壓力、差壓、液位、流量測量；
②數字精度：±0.05%，模擬精度：±0.75%±0.1%F.S，全性能：±0.25%F.S；
③穩定性：0.25% 60個月；
④量程比：100：1，測量速率：0.2S；
⑤小型化（2.4kg）全不銹鋼法蘭，易于安裝；
⑥過程連接與其它產品兼容，實現佳測量；
⑦采用H合金護套的傳感器，實現了優良的冷、熱穩定性；
⑧采用16位計算機的智能變送器；
⑨標準4-20mA，帶有基于HART協議的數字信號，遠程操控；
⑩支持向現場總線與基于現場控制的技術的升級。

二、變送器隔離膜片的作用：
1、被測介質對變送器敏感元件有腐蝕作用；
2、需要將高溫被測介質與變送器隔離；
3、被測介質中有固體懸浮物或高粘度介質；
4、被測介質由引壓管引同時易固化或結晶；
5、更換被測介質需嚴格凈化測量頭；
6、測量頭保持衛生，嚴禁污染。使用對象：腐蝕性或粘性的液體。
注意：真空場合不宜采用遠傳變送器。

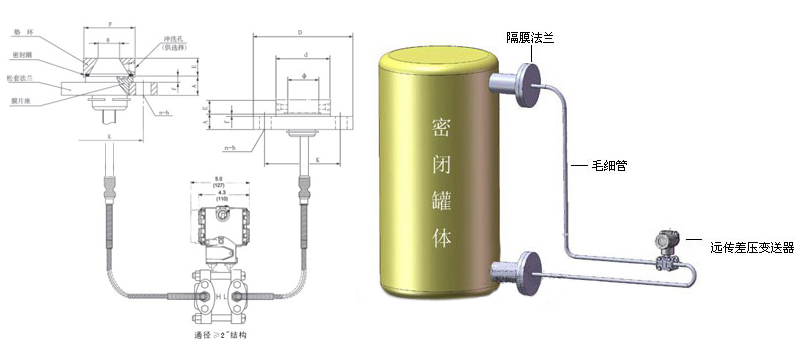

三、雙法蘭液位變送器尺寸圖及安裝示意圖：


四、雙法蘭液位變送器選型表：
代   碼說      明
XL-3881GP/318W遠傳壓力變送器
XL-3881DP/318W遠傳差壓變送器
量程范圍
（Kpa）		30～1.3～7.5
40～4～40
50～40～200
60～0.16～700
輸出信號E4～20mA
S4～20mA+ HART協議
法蘭與膜片
法蘭規格、插入筒長度、膜片材質
A0(3〞) DN80、平、316LSST
A2(3〞) DN80、50mm、316LSST
A4(3〞) DN80、100mm、316LSST
A6(3〞) DN80、150mm、316LSST
B0(4〞) DN100、平、316LSST
B2(4〞) DN100、50mm、316LSST
B4(4〞) DN100、100mm、316LSST
B6(4〞) DN100、150mm、316LSST
C0(3〞) DN80、平、哈氏C-276
C2(3〞) DN80、50mm、哈氏C-276
C4(3〞) DN80、100mm、哈氏C-276
C6(3〞) DN80、150mm、哈氏C-276
D0(4〞) DN100、平、哈氏C-276
D2(4〞) DN100、50mm、哈氏C-276
D4(4〞) DN100、100mm、哈氏C-276
D6(4〞) DN100、150mm、哈氏C-276
E0(3〞) DN80、平、鉭
F0(4〞) DN100、平、鉭
結構材質
法蘭和接頭排氣閥隔離膜片
22316不銹鋼316不銹鋼316不銹鋼
23316不銹鋼316不銹鋼哈氏合金C
24316不銹鋼316不銹鋼蒙乃爾
25316不銹鋼316不銹鋼鉭
33哈氏合金C哈氏合金C哈氏合金C
35哈氏合金C哈氏合金C鉭
壓力等級APN1.0
BPN2.5
遠傳裝置S11個遠傳裝置
S22個遠傳裝置
附加選項M10～100%線性指示表
M2LED顯示表
M3LCD顯示表
B1管裝彎支架
B2板裝彎支架
B3管裝平支架
D1側面泄放閥在壓力室上部
D2側面泄放閥在壓力室下部
C11/2NPT錐管螺紋接頭
C2丁字形螺紋接頭M20×1.5，帶后部焊接Ф14
d隔爆型dⅡBT4
i本安型iaⅡCT6
