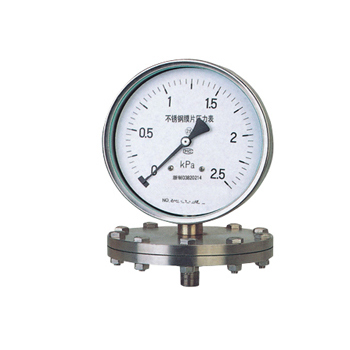

YPF膜片壓力表
YPF-100/150膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。膜片壓力表耐腐蝕性能取決于膜片材料。一、結構原理：膜片壓力表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。外殼為防濺
        YPF-100/150膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。膜片壓力表耐腐蝕性能取決于膜片材料。

一、結構原理：
膜片壓力表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。
膜片壓力表的作用原理是基于彈性元件(測量系統上膜片)變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并予放大，

二、主要技術指示：
1.精確度等級：2.5；
2.使用環境溫度：-40～+70℃；相對濕度不大于90%；
3.溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃;
4.工作位置：垂直安裝;
5.外殼防護等級：IP64;
6.標度范圍、外形尺寸及重量:
型  號量 程 范 圍承壓部寸
(D1)		表殼外徑
(D)		重量
(kg)
YPF-100A0～0.6、0～0.1、0～0.16、0～0.25、0～0.4、
0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0、
-0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5、
-0.1～0.9、-0.1～1.5、-0.1～2.4MPa		φ85φ1001.6
YPF-100B
YPF-100B-F
φ115
YPF-150Aφ85φ1501.8
YPF-150B
YPF -150B-F
φ115
YPF-100B
YPF-100B-F		0～1.6、0～.5、0～4、0～6、0～10、0～16、0～25、
0～40、-1.6～0、-2.5～0、-4～0、-6～0、-10～0、
-16～0、-25～0、-40～0、-0.8～0.8、-1.2～1.2、
-2～2、-3～3、-5～5、-8～8、-12～12、-20～20kPa		φ160φ1002.9
YPF-150B
YPF-150B-F		φ160φ1503.2
注：0～40、-40～0、±20KPa規格承壓部尺寸D1為φ85。
7.膜片壓力表導壓系統及外殼等主要零件的材質：
型  號名   稱導壓系統表殼材料
膜片法蘭接頭密封墊圈
YPF-100A
YPF-150A		膜片壓力表Cr15Ni7Mo
(PH15-7Mo)
316H(≤25KPa)		1Cr18Ni9丁腈橡膠
聚四氟乙烯		鑄鋁
1Cr18Ni9
YPF-100B
YPF-150B		不銹鋼膜片壓力表
YPF-100B-F
YPF-150B-F		法蘭不銹鋼膜片壓力表
由固定于齒輪上的指針逐將被測值在度盤上指示出來。
